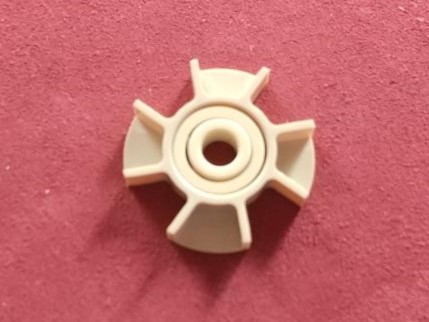

液体の流量を計測する装置に使われるベアリングです。
従来は、羽部分を金属ベアリングにはめて使用していましたが、液体による錆びが心配であることから、ベアリング部分を樹脂化できないかとの依頼でした。
液体はアルカリ液で、径が小さいためある程度剛性がほしいとのことだったので、剛性がありアルカリ耐性の強いPEEKを選定致しました。
また羽根部分とベアリング部分を一体化させ、部品点数を減らすご提案もしております。
弊社では、このように規格にない形状・サイズでのベアリング製作が可能です。
部品点数を減らして取り付けを簡単にしたい、製品に合せたサイズで溝を掘ってほしい、両つば形状にしたい、2個使いのベアリングを1個にまとめたい、切り欠きを設けたい等、“こんなベアリングがあったらな”という様々な要望へお応えさせていただきます。
ぜひお問合せください。
特殊形状ベアリングの導入事例
過去の異形状ベアリングに関する製作事例は、以下ページをご覧ください。

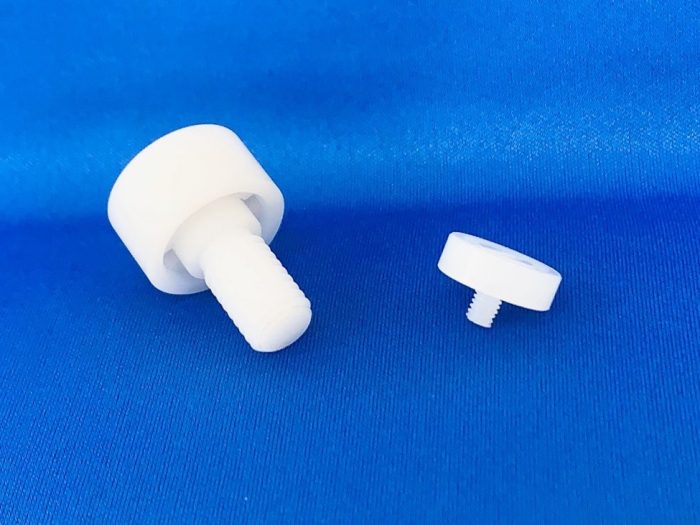

★ネジと一体型 オール樹脂製カムフォロア型樹脂ベアリング |
★カラーと一体型 フープ材（コイル材）搬送用樹脂ベアリング |

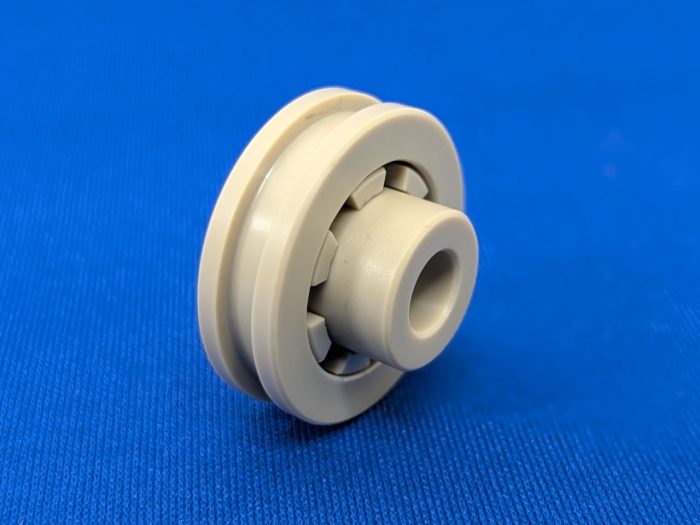

★外径にV溝ガイド |
★外径にR溝ガイド メッキ用装置の溝付樹脂ベアリング |
★外側にネジ 外径ネジ(タップ加工)仕様の樹脂ベアリング |

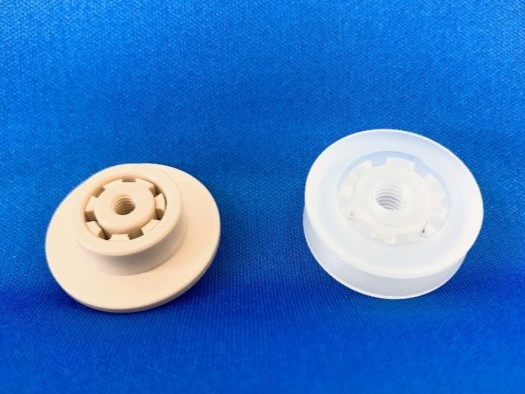

★内側に雌ネジ 内径雌ネジ(タップ穴)仕様の樹脂ベアリング |
★2個使いを1つに |
